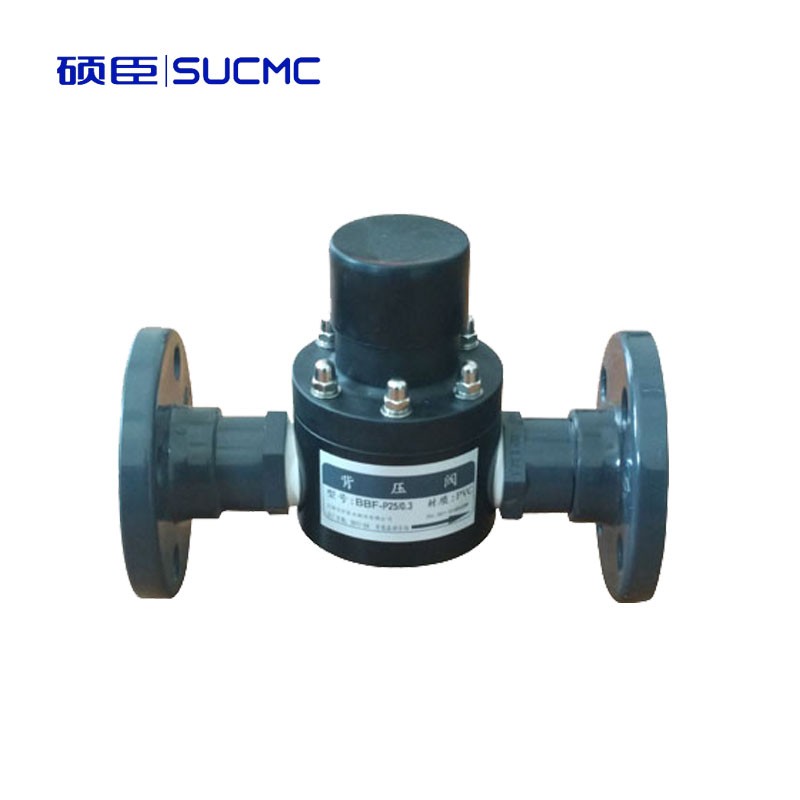

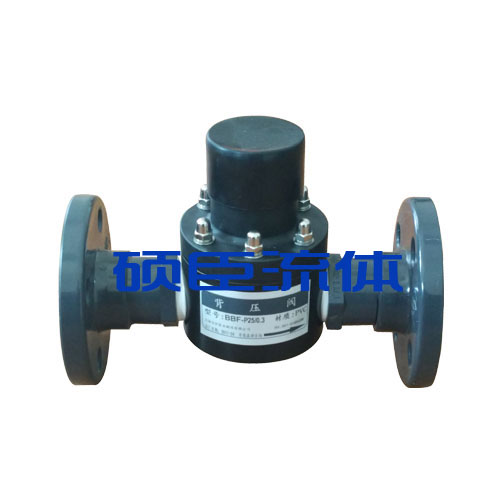

PVC背壓閥
PVC背壓閥可選擇螺紋、承插、法蘭等連接方式,有多規格口徑可選,根據不同要求選擇不同型號。
PVC背壓閥概述：計量泵等容積式泵在低系統壓力下工作或入口壓力與出口壓力相差無幾甚至更大時，會出現過量輸送的現象，造成計量精度不準。為防止類似問題的產生，必須在計量泵的進出口加載適當的背壓。通過在計量泵出口管道中安裝背壓閥就能達到目的。
PVC背壓閥工作原理：背壓閥是通過彈簧的彈力來工作的。在泵排出沖程，液體頂開隔膜，通過背壓閥；在泵的吸入沖程，在彈簧的作用下膜片關閉通道，使泵泵與背壓閥之間保持一定的壓力。在排液口低于溶藥箱液位的系統中，當泵停止工作后，管路會形成虹吸管，液體有可能通過泵的單向閥，形成泄漏。所以必要在管路中安裝一個背壓閥，當泵流量為零時，自動關閉管路，使之不能形成虹吸管。
常用在計量泵出口瞬時壓力可能會低于入口壓力的系統上，一般情況下。泵出口壓力低于0.3MPa或泵入口壓力差低于0.3MPa便需安裝背壓閥。在泵與背壓閥之間能安裝有緩沖器，這樣會顯著提高背壓閥的性能。緩沖器會平滑掉泵產生的大部分脈沖，是背壓閥保持在常開狀態，避免了背壓閥隨泵的沖程頻繁的開啟與關閉；隔膜會保持在平衡位置。緩沖器不但能明顯的減輕背壓閥運動部分的磨損，還能使管路內的液體以接近恒定的速度流動。
對于大多數計量泵，吸入管和排出管內的流速呈脈動波形，由于管內液體脈動產生的加速度，有時會使管路內液柱的慣性力所造成的壓力超過泵的有效壓差，則使單向閥提前開啟或延后關閉，使液體自動流出，出現了實際排量大于理論排量的現象，這種現象被稱為過流現象。
PVC背壓閥特點： 1，結構緊湊、性能穩定2，便于安裝調試3，反應靈敏、復現性好4，高性價比5，口徑選擇性大DN10mm-DN100mm6，壓力可在0-0.3MPa設定7，特殊設計的過流結構，壓差小不會形成截流8，帶調節機構，便于設定工作壓力9，可以安裝在旁路作為溢流閥使用10，可以作為防虹吸閥，防止靜態工況下的自流11，簡易可靠的標準安裝方式12，多種可選閥體材質PVC、PP、304、316L、PVDF、碳鋼等13，多種隔膜材質的選擇FPM、PTFE、EPDM、NBR等.
PVC背壓閥作用：1，泵運作時，背壓閥能使泵與背壓閥之間的管路保持一定的壓力，保證泵單向閥的正常工作，避免過流現象發生。2，在泵流量為零的時候，背壓閥能夠關閉管路，阻止虹吸現象的發生。3， 在壓力較低的系統，背壓閥使緩沖器保持一定的壓力，提高緩沖器的工作性能。在拆卸泵時，背壓閥還能防止管路液體回流，祈禱止回閥的作用。 4，SCBF系列背壓閥還可以安裝旁路作為安全溢流閥使用，在系統或管路壓力過高時，能及時釋放壓力，保護系統的設備和儀表，消除生產的安全隱患。建議安全閥設定壓力大于期望的操作壓力20％，但不能超過泵頭的壓力。
型號規格 | 材質 | 公稱通徑（mm） | 設定壓力(MPa) | 尺寸D(mm) | 尺寸H(mm) | 聯接方式 | 閥重量約（Kg） |
SCBF-P10/0.3 | 塑料 | 10 | 0.1-0.3 | 65 | 95 | Rc3/8″ | 0.35 |
SCBF-P15/0.3 | 塑料 | 15 | 0.1-0.3 | 65 | 115 | Rc1/2″ | 0.35 |
SCBF-P20/0.3 | 塑料 | 20 | 0.1-0.3 | 85 | 145 | Rc3/4″ | 0.7 |
SCBF-P25/0.3 | 塑料 | 25 | 0.1-0.3 | 85 | 150 | Rc1″ | 0.7 |
SCBF-P32/0.3 | 塑料 | 32 | 0.1-0.3 | 118 | 200 | Rc1 1/4″ | 1.2 |
SCBF-P40/0.3 | 塑料 | 40 | 0.1-0.3 | 150 | 250 | Rc1 1/2″ | 1.2 |
SCBF-P50/0.3 | 塑料 | 50 | 0.1-0.3 | 160 | 318 | Rc2″ | 4 |
SCBF-P65/0.3 | 塑料 | 65 | 0.1-0.3 | 178 | 375 | Rc2 1/2″ | 5 |
根據客戶要求選擇不同型號、不同材質、不同連接方式 | |||||||
